简单介绍AnyLogic中的输送线模型

这篇文章是有关AnyLogic仿真建模的一系列新文章中的第一篇。我想介绍使用AnyLogic作为离散事件模拟机和建模环境的基本物料搬运系统模拟建模。我将在本文中的示例中使用AnyLogic的物料处理库,介绍一些简单的以传送带为中心的DES模型。

首先,我介绍一个带有一个简单的辊式输送机的简单的输送线模型

下面的教程介绍了AnyLogic中的传送带空间标记和传送带块。它还利用AnyLogic中的流程建模库对源和接收器进行建模。

源创建物料项目代理。您可以创建视频素材代理,如视频中所述。例如。我可以自定义物料代理的类型,以表示要沿着传送带移动的盒子。

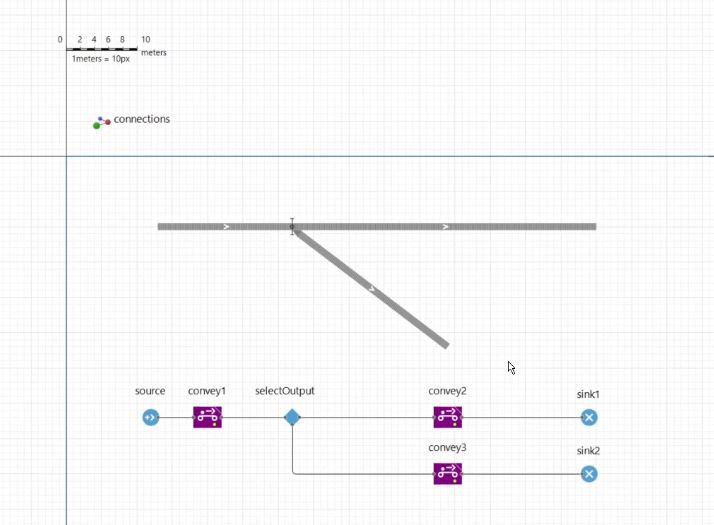

接下来,我们可以在传输线中添加一个支脚以对输送机支脚进行建模

在下面的教程中,将先前的模型扩展为包括传送带支线空间标记,对将初始传送带分成两个单独的传送带的传送带支线建模。可以使用AnyLogic中流程建模库中的“ selectOutput”建模组件来控制支线处的物料流。在下面的视频中对此进行了演示。

我首先在一条输送线中添加一个工作站

工作站允许对与输送线相关的过程进行建模,例如组装过程。工作站允许指定例如处理时间及其分布。在下面的教程中对此进行了演示。

到目前为止,尚未将资源分配给工作站。现在完成了

资源和资源池可用于建模,例如在这种情况下,在指定的工作站上执行组装任务的组装工人。资源池也可以例如与轮班日历链接,从而可以进行轮班日历建模。

流程可以具有定义的批次大小,也可以对其进行建模

在此示例中,我对一个批处理过程进行了建模,其中将多个零件转换为一个零件。例如包装过程是将物品包装到包装材料中的包装过程,例如纸箱。

接下来,我对分配给多个工作站的移动装配工进行建模

不得将资源分配给模型中的静态位置。它们可以移动,这对于在物料搬运系统中建模很重要。在这种情况下,将工人池分配给三个输送机工作站,并且工人在工作站之间移动时可以采用的路径由节点网络定义。

在接下来的文章中,我将介绍AnyLogic物料处理库的其余组件。
