修改图纸 (AutoCAD)

在之前的帖子中,我介绍了自动卡线、自动卡折线、自动卡圆、自动卡矩形、自动卡图层、自动卡对象属性和各种自动卡功能。

在这篇文章中,我想演示 AutoCAD 如何支持修改现有图形。AutoCAD 提供用于擦除、修剪和移动图形中的对象等工具。下图显示了用于修改图纸最常用的工具。这些工具可在”自动卡”主页选项卡中访问。

用于修改 AutoCAD 图形最常用的工具

示例:在 AutoCAD 中擦除对象

自动 CAD命令行中输入 ERASE 命令。接下来,单击要擦除的对象。按 Enter 。已被删除。

在自动卡德中激活擦除命令
选择要删除的对象
单击对象以擦除并按下输入后已成功删除

下面是另一个示例,我再次使用擦除命令。这次我选择多个对象。我通过单击图形中的空区域来做到这一点。然后,将光标移到相关对象所在的区域上。向左移动光标时,选择类型是”交叉选择”,选择至少部分位于标记区域内的所有对象。如果我将光标移到右侧,则选择类型是”窗口选择”,其中仅选择由标记区域完全包含的对象。

在这些对象之外的位置第二次单击,我将选择它们并成功删除它们(按ENTER键)。

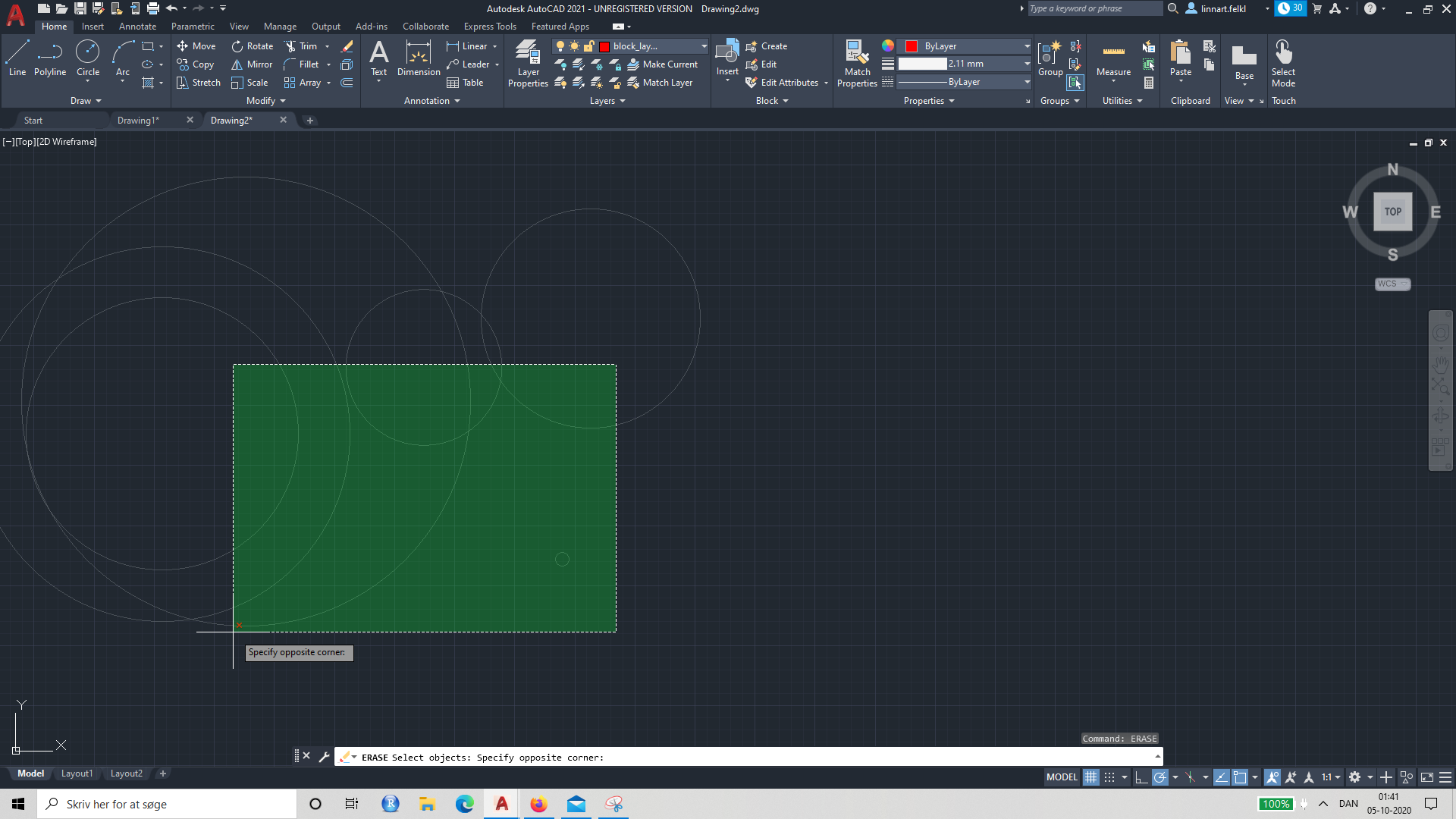

使用交叉选择在执行擦除命令时选择多个对象
按 Enter 时删除所有对象

Python 中的其他相关修改命令包括:

  • 复制
  • 移动
  • 抵消
  • 修剪
  • 扩展
  • 镜子
  • 伸展
  • 爆炸
  • 佩迪特
