I dette indlæg vil jeg demonstrere AutoCAD MLINE- kommandoen til at tegne multilinjer i AutoCAD.

Jeg starter med at indtaste MLINE- kommandoen i AutoCAD.

AutoCAD vil bede mig om et startpunkt. Efter at have valgt startpunktet vil AutoCAD bede mig om et næste punkt.

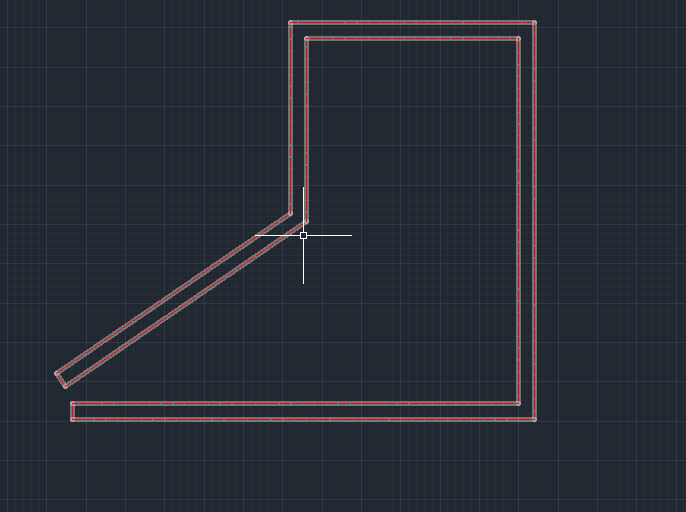

Jeg kan enten fortsætte multilinjen med et andet næste punkt, eller jeg kan fuldføre det ved at trykke på ESC på tastaturet.

Som en del af MLINE- kommandoen kan jeg indtaste ST . Dette vil tillade mig at angive en linjestil. Men linjestilen skal oprettes først. For dette skal du indtaste AutoCAD MLSTYLE- kommandoen. Nedenstående vindue med eksisterende multiline-stile vises. Jeg klikkede på ny og er ved at tilføje en ny multiline-stil, som jeg vil navngive “STISTET”.

Jeg angiver indstillinger for den nye linjestil:

Jeg tegner nu endnu en multine med en masse næste punkter. Lige efter indtastning af MLINE- kommandoen indtaster jeg ST og specificerer stilen, der skal STRETS. Sådan ser resultatet så ud:
